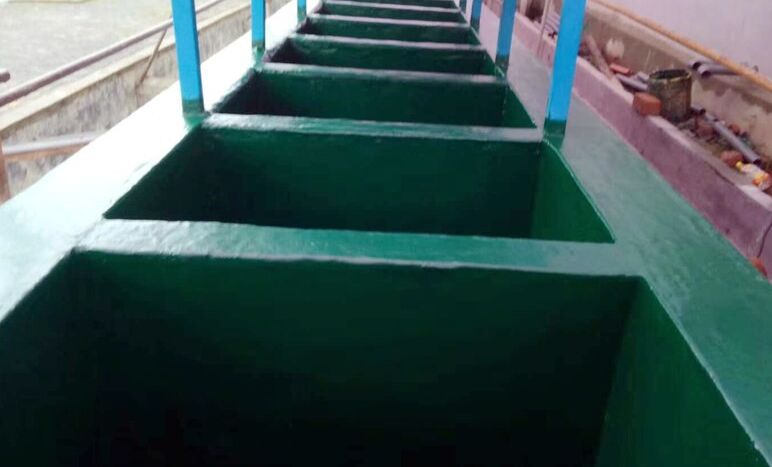

在對(duì)污水池的防腐工程中，都需要在污水池池壁上涂上一層防腐材料。這樣就在池壁上有了一保護(hù)層。為了使污水池不被侵蝕，就要注意在施工過程中的施工標(biāo)準(zhǔn)和規(guī)范。

　　1、在做污水池防腐工程的施工時(shí)，為了確保施工環(huán)境達(dá)到要求，要有好的防護(hù)措施，確保在雨水和灰塵不會(huì)進(jìn)入到施工現(xiàn)場。在污水池防腐施工時(shí)還需要有好的通風(fēng)條件，當(dāng)需要使用照明的時(shí)候，一定不能使用明火進(jìn)行照明，需要有低壓照明設(shè)施來確保施工中的安全。

　　2、在污水池防腐工程的涂料過程中，施工人員要按照規(guī)范操作，還需要配備好防護(hù)工具，以確保在施工中的安全性。為了確保達(dá)到理想的使用效果，在污水池防腐工程的涂料施工時(shí)還需要進(jìn)行清理，確保物品表面的清潔，在圖層完全干燥和固話之前，還需要進(jìn)行很好的保護(hù)。

       3、在每一次的雜化聚合物施工前后，都需要對(duì)于使用的工具進(jìn)行清潔處理，以確保在使用中有干凈的工具，才能帶來好的施工效果。

　　在對(duì)污水池防腐工程的施工過程中做好各項(xiàng)施工記錄、驗(yàn)評(píng)表格等，注意施工規(guī)范標(biāo)準(zhǔn)，確保在使用過程中發(fā)揮出應(yīng)有的效果。

    1、嚴(yán)禁在作業(yè)場所吸煙，并應(yīng)該采取有效措施，防止火星產(chǎn)生（如采用防爆電器設(shè)備，杜絕靜電積累，避免金屬撞擊等）。

　　2、施工場所應(yīng)盡量保持良好通風(fēng)。為消除使用過程中的爆炸隱患，應(yīng)保證足夠的通風(fēng)量以維持氣體/空氣比例不超過極低爆炸極限的百分之十,通常每千克溶劑需要200立方米通風(fēng)量，（與溶劑種類相關(guān)）就能維持較低爆炸極限百分之十的工作環(huán)境。

　　3、采取有效措施，防止皮膚和眼睛與涂料直接接觸（如使用工作服，手套，護(hù)目鏡，面罩及涂防護(hù)油等）。若皮膚不慎與產(chǎn)品相接觸，請(qǐng)用清水及肥皂或適當(dāng)?shù)墓�業(yè)清潔劑徹底清洗；若眼睛受到污染，請(qǐng)即刻用清水沖洗至少10分鐘，并立即就醫(yī)。

　　4、在施工時(shí)，建議佩戴面罩以免吸入漆霧和有害氣體，尤其在通風(fēng)不良的環(huán)境下，更要注意。然后請(qǐng)謹(jǐn)慎處理廢舊漆桶以免污染環(huán)境。

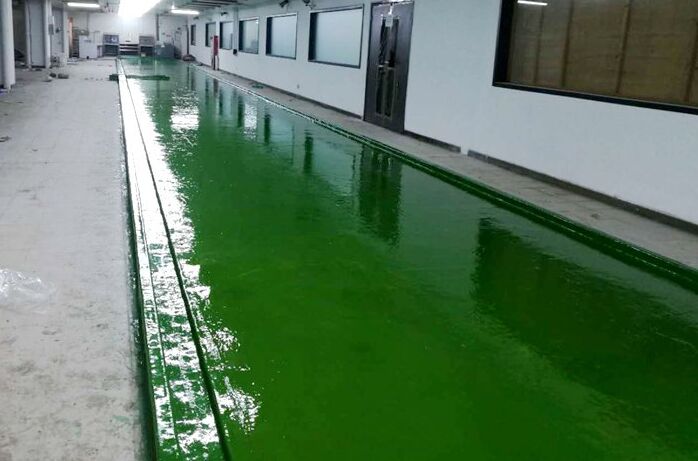

　　鱗片膠泥具有較強(qiáng)的粘結(jié)強(qiáng)度，不僅指樹脂基體與其中的玻璃鱗片之間的粘結(jié)強(qiáng)度較高，而且鱗片膠泥與混凝土或碳鋼基材之間的粘結(jié)強(qiáng)度高，與鋼板的粘結(jié)強(qiáng)度≥2.0Mpa，與混凝土的粘結(jié)強(qiáng)度≥2.5Mpa 。因此鱗片膠泥涂層不易產(chǎn)生龜裂、分層或剝離，附著力和沖擊強(qiáng)度較好，從而保證較好的耐蝕性。

　　耐溫差（熱沖擊）性能較好。涂層中由于含有許多玻璃鱗片，因此消除了涂層與鋼鐵之間的線膨脹系數(shù)的差別，鱗片膠泥涂層的線膨脹為11.5×10-6/℃，鋼鐵的線膨脹系數(shù)為12×10-6/℃，兩者之間比較相近，使鱗片膠泥適合于溫度交變的重腐蝕環(huán)境，如電力系統(tǒng)中的FGD。在某些非正常情況下，F(xiàn)GD中的某些階段溫度可以達(dá)到200-250℃。我們進(jìn)行了耐熱沖擊性能試驗(yàn)，即把涂有膠泥的鋼板交變放置在100℃沸水和0℃的冰水各1小時(shí)，經(jīng)100次交變?cè)囼?yàn)后未能有異�，F(xiàn)象出現(xiàn)。

　　耐磨性好。鱗片膠泥在固化后的硬度較高，比普通醇酸漆高2-3倍，耐磨性較好，如鱗片膠泥的耐磨性為120mg （CS-17W-500 g情況下），而受外機(jī)械損傷時(shí)，鱗片膠泥的破壞是局部的，其擴(kuò)散趨勢(shì)小，易于修復(fù)。

　　以上河北君正防腐保溫工程有限公司專業(yè)技術(shù)人員為您詳解的污水池防腐工程的施工規(guī)范及現(xiàn)場工作要求，我們?cè)诠ぷ鞯臅r(shí)候一定要謹(jǐn)記上面這幾點(diǎn)的要求，保證施工工地順利進(jìn)行。
